اگر الکتروموتور شما دچار مشکل شده یا قصد اطمینان از سلامت آن را دارید، تست سیمپیچ با اهممتر سادهترین و دقیقترین روش است. در این مقاله با آموزش تست سیمپیچ الکتروموتور با اهممتر آشنا میشوید و یاد میگیرید چطور خرابیها را بهدرستی تشخیص دهید. ابتدا باید بدانید که برای تعمیر الکتروموتور، میزان مقاومت سیمپیچها شاخصی مهم برای ارزیابی سلامت الکتروموتور است و با رعایت چند نکته ساده میتوانید از عملکرد صحیح آن مطمئن شوید.
خلاصه روش تست سیمپیچ الکتروموتور با اهممتر
فرایند تست سیمپیچ با اهممتر دیجیتال بسیار کاربردی است. شما برای اندازهگیری صحیح، باید ابتدا اتصال سیمهای الکتروموتور را به حالت ستاره درآورید. سپس اهممتر را روی رنج کیلو اهم قرار دهید و مقاومت هر یک از سه سیمپیچ را اندازهگیری کنید. اگر مقاومتها در بازهای نزدیک هم قرار گرفتند (مثلاً همه حدود ۱۰.۸ اهم بودند)، سیمپیچها سالم هستند. همچنین، باید مقاومت بین هر پیچ تختهکلم و بدنه را بسنجید. در صورت سلامت عایق، اهممتر باید عبارت OL یا بینهایت را نشان دهد. این تست مطمئنترین پایه برای شروع تعمیر الکتروموتور است.
چرا بررسی سیمپیچ با اهممتر اهمیت دارد؟
بسیاری از ایرادهای الکتروموتور ناشی از خرابی سیمپیچ یا اتصالات داخلی است. اگر مقاومت سیمپیچها متفاوت باشد یا اتصال به بدنه وجود داشته باشد، باید سریعاً تعمیر انجام دهید تا از آسیبهای بیشتر پیشگیری شود. برای مثال، در مشاغل صنعتی همواره بررسی سیمپیچ قبل از راهاندازی یا بعد از ایجاد اشکال توصیه میشود تا از عملکرد بینقص دستگاه اطمینان حاصل گردد.
چه زمانی باید تست سیمپیچ الکتروموتور را انجام دهیم؟
هنگامی که موتور بهدرستی راهاندازی نمیشود، صداهای غیرعادی دارد یا دمای آن بیشازحد بالا میرود، اولین گام بررسی سیمپیچها با اهممتر است. همچنین بعد از هر بار تعمیر الکتروموتور یا سرویس کامل، تست مجدد سیمپیچها به حفظ ایمنی الکتروموتور کمک میکند.
تست سیمپیچ الکتروموتور با اهممتر به طور عملی چگونه است؟

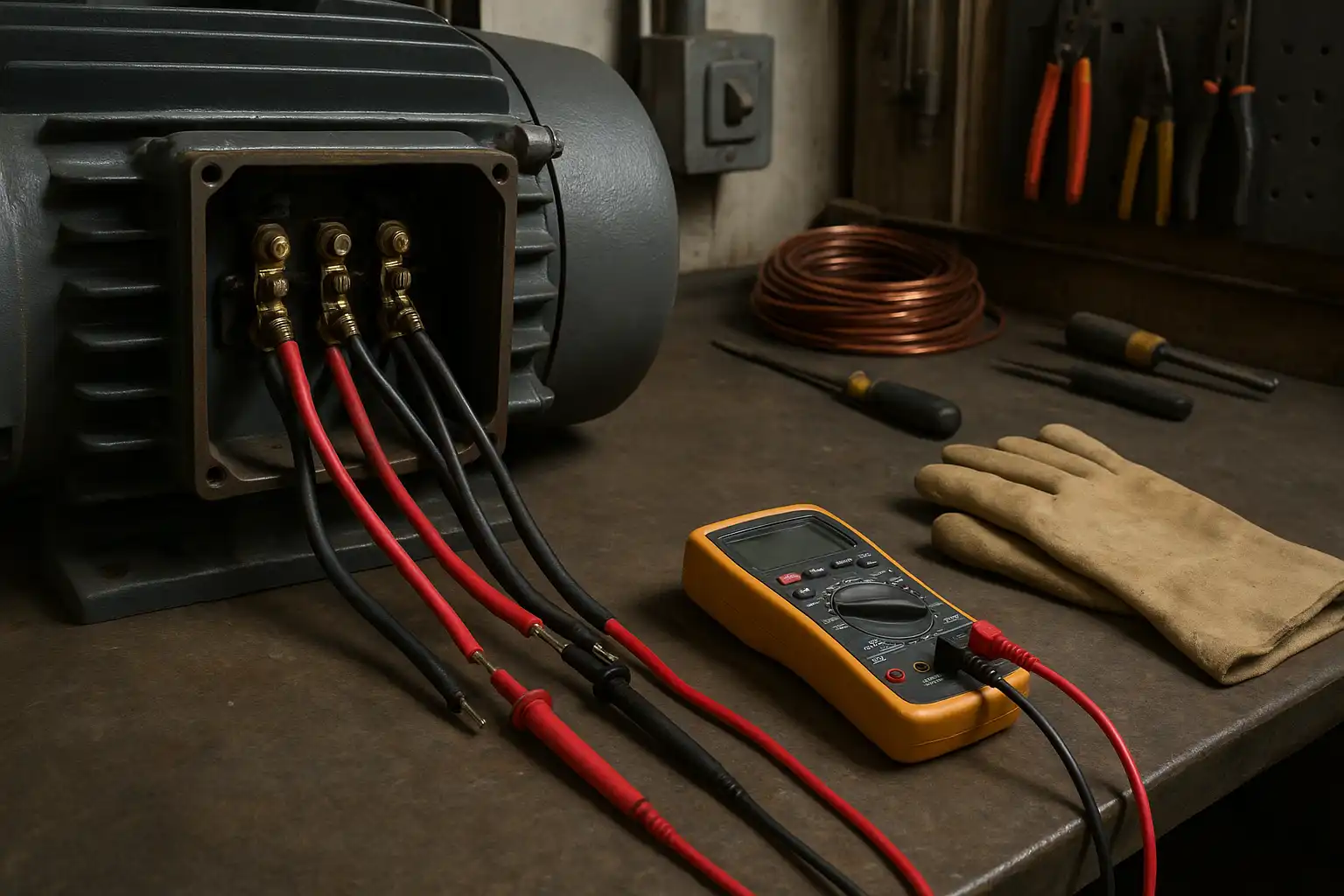

آمادهسازی الکتروموتور و تجهیزات
برای شروع، مطمئن شوید که برق الکتروموتور به طور کامل قطع شده است. سپس شینهها یا تختهکلم را باز کنید تا به سرهای سیمپیچ دسترسی داشته باشید. در این مرحله، به یک اهممتر دیجیتال نیاز دارید. اهممترهای برندهایی مثل یونیتی یا مستک برای کاربردهای خانگی و صنعتی استفاده میشوند.
مراحل انجام تست
- ابتدا اتصال سیمپیچها را به حالت ستاره قرار دهید تا تست راحتتر باشد.
- اهممتر را روشن کرده و بر روی رنج کیلو اهم تنظیم کنید.
- پرابهای اهممتر را روی دو سر هر سیمپیچ قرار دهید و مقدار مقاومت را بخوانید.
- این کار را برای جفتهای مختلف سیمها تکرار کنید (U-V، V-W، W-U).
- مقاومت هر سیمپیچ باید تقریباً یکسان باشد. اگر تفاوت فاحش وجود داشته باشد، سیمپیچ دچار مشکل شده است.
- سپس یک پراب را به هر پیچ تختهکلم و پراب دیگر را به بدنه متصل کنید. این تست برای بررسی اتصال سیمپیچ به بدنه انجام میشود.
- در حالت سلامت، اهممتر باید مقدار بینهایت یا OL نشان دهد؛ یعنی اتصال وجود ندارد.
نمونه عددی و توضیح نمایشگر اهممتر
فرض کنید مقاومت خواندهشده برای هر سیمپیچ نزدیک به ۱۰.۸ اهم باشد و در تست سیم به بدنه، دستگاه OL نشان دهد؛ در این حالت سیمپیچها کاملاً سالم هستند. اگر در تست سیم به بدنه مقداری غیر از بینهایت (OL) نشان داد، عایق سیمپیچ آسیب دیده و نیازمند تعمیر یا تعویض است.
چه علائمی نشاندهنده خرابی سیمپیچ الکتروموتور است؟
سه علامت اصلی با تست اهممتر قابل شناساییاند:
- تفاوت زیاد بین عدد مقاومت سیمپیچها
- نمایش عدد به جای بینهایت (OL) هنگام اتصال یکی از سیمها به بدنه
- عدم نمایش مقاومت (سیمپیچ قطع شده یا سوخته است)
این نشانهها بیانگر مشکل در سیمپیچ بوده و لازم است پیش از راهاندازی مجدد، نسبت به رفع ایرادها اقدام شود. در صورتی که نیاز به راهنمایی بیشتر درباره سیم پیچی الکتروموتور دارید، منابع معتبر و تخصصی در این حوزه به شما کمک خواهند کرد.
کدام نوع اهممتر برای تست سیمپیچ مناسبتر است؟
اهممترهای دیجیتال به دلیل دقت بالا و سهولت استفاده، انتخاب اصلی تکنسینها است. این دستگاهها معمولاً بازه اندازهگیری گستردهای دارند و مقاومتهای خیلی کوچک یا بزرگ را به راحتی نمایش میدهند. ولی در تعمیرگاههای صنعتی و مراکز تعمیر الکتروموتور با گارانتی، از دستگاههای میگر برای تست عایقبندی دقیقتر استفاده میشود. البته برای کاربران خانگی یا برقکارها، همان اهممتر دیجیتال کفایت میکند.
نکات مهم و ایمنی در تست سیمپیچ با اهممتر
پیش از انجام هر تست، برق موتور را قطع کنید و مطمئن باشید هیچ ولتاژی روی سیمها وجود ندارد. پرابهای اهممتر را بهدرستی روی سرسیمها و بدون تماس با بدنه یا سیم دیگر قرار دهید. در حین تست، فشار زیاد به پرابها وارد نکنید تا اتصال کوتاه داخلی ایجاد نشود. رعایت این نکات ضامن سلامت خود شما و الکتروموتور خواهد بود.
تفاوت تست سیمپیچ سه فاز و تکفاز چیست؟
در الکتروموتور سه فاز، سه سیمپیچ باید تست شوند و مقاومت تمام جفتها معمولاً نزدیک هم است. در موتور تکفاز، دو یا سه سیمپیچ (اصلی و کمکی) وجود دارد و محدوده عددی مقاومتها نیز با هم متفاوت است. اما در هر دو نوع، روش تست و معیار سلامت مشابه است: مقاومت نزدیک و عدم اتصال به بدنه.
آیا تست سیمپیچ با اهممتر تمام مشکلات را نشان میدهد؟
تست سیمپیچ با اهممتر بیشتر خطاهای رایج مثل قطع بودن، اتصال کوتاه یا مشکل عایق را مشخص میکند. اما بعضی ایرادهای جزئی یا نقصهای داخلی که فقط در حالت کارکرد بروز میکنند، ممکن است با اهممتر دیده نشوند. برای تشخیص عیوب پنهان، گاهی نیاز به تستهای تخصصیتر یا اندازهگیری جریان و ولتاژ موتور در حالت کار است. در هر صورت، این تست نقطه شروع قابل اعتمادی در عیبیابی است.
بهترین زمان و فواصل تست سلامت سیمپیچ چیست؟
در صنایع و کارگاهها، بهتر است بعد از هر سرویس اساسی یا تعمیر، تست سیمپیچ انجام شود. همچنین در فواصل منظم (مثلاً هر شش ماه یکبار)، تست پیشگیرانه میتواند از آسیبهای جدی جلوگیری کند. توجه کنید که عواملی مانند رطوبت، گردوغبار یا نوسانات ولتاژ میتوانند عملکرد سیمپیچ را دچار مشکل کنند. بنابراین، چکاپ دورهای توصیه میشود.
راهنمای تصویری و ویدیویی تست سیمپیچ با اهممتر
اگر به دنبال یادگیری تصویری هستید، ویدیو آموزش تست سیمپیچ الکتروموتور سه فاز در دسترس است. این ویدیوها مرحلهبهمرحله اتصال، تنظیم دستگاه و خواندن مقادیر را نمایش میدهند و مخصوصاً برای افراد مبتدی توصیه میشوند. با جستجوی عبارت «ویدیو آموزش تست سیمپیچ الکتروموتور سه فاز» در اینترنت یا شبکههای اجتماعی میتوانید منابع مناسبی بیابید و بهراحتی عملکرد مهمترین تست تعمیر الکتروموتور را بیاموزید.
نکات تکمیلی درباره سیمپیچی و عایقبندی
در صورتی که تست سیمپیچ سالم نبود، انجام سیمپیچی الکتروموتور با گارانتی بهترین راهکار است. همچنین توجه داشته باشید که عایقکاری صحیح سیمها و انتخاب سیم لاکی استاندارد تاثیر زیادی در دوام و کارکرد صحیح موتور دارد. در تعمیرگاههای تخصصی، سیمپیچهای معیوب را تعویض و عایقها را با مواد نو بازسازی میکنند.
فرایند کلی تست سیمپیچ به زبان ساده
- قطع کامل برق الکتروموتور و اطمینان از ایمنی محیط
- باز کردن شینهها و دسترسی به سرهای سیمپیچ
- تنظیم اهممتر روی رنج کیلو اهم
- بررسی مقاومت بین هر دو سر سیمپیچ؛ نزدیکی اعداد نشانه سلامت است
- بررسی مقاومت بین هر سر سیم و بدنه؛ نمایش OL نشانه سلامت عایق
- در صورت خرابی، اقدام به تعمیر یا تعویض سیمپیچ
سوالات متداول درباره تست سیمپیچ الکتروموتور با اهممتر
چگونه با استفاده از اهممتر سیمپیچ الکتروموتور را به درستی اندازهگیری کنیم؟
برای این منظور، اتصال الکتروموتور را ابتدا در حالت ستاره قرار دهید. سپس اهممتر را روی رنج کیلو اهم بگذارید و مقاومت بین هر دو سر سیمپیچ را جداگانه بخوانید. اعداد خواندهشده باید نزدیک هم باشند. در مرحله بعد، سر هر سیمپیچ را به بدنه تست کنید؛ اگر عبارت OL (بینهایت) مشاهده شد، عایقبندی سالم است.
چه نکاتی را باید هنگام تست سلامت سیمپیچ الکتروموتور با اهممتر رعایت کرد؟
حتماً برق موتور به طور کامل قطع باشد و پرابهای اهممتر را درست روی سرسیمها قرار دهید. استفاده از رنج صحیح دستگاه (کیلو اهم) برای اندازهگیری دقیقتر مهم است. همچنین، مقاومت هر سه سیمپیچ باید رنجی نزدیک هم داشته باشند و نباید هیچ مقاومتی بین سیمپیچها و بدنه مشاهده شود.
علائم خرابی سیمپیچ الکتروموتور که با اهممتر قابل تشخیص هستند کدامند؟
سه علامت اصلی وجود دارد: اختلاف غیرعادی مقاومت بین سیمپیچها، نمایش عدد هنگام تست سیم به بدنه (نشانه اتصال کوتاه یا خرابی عایق)، و همچنین عدم نمایش مقاومت بین دو سر سیمپیچ (نشانه قطع شدن سیمپیچ یا سوختگی). هر کدام از این موارد مشاهده شود، باید نسبت به تعمیر یا تعویض سیمپیچ اقدام کرد.
آیا میتوان با اهممتر، تمامی ایرادات سیمپیچ الکتروموتور را تشخیص داد؟
تست اهممتر بیشتر ایرادهای اصلی مثل اتصال کوتاه، قطعی و خرابی عایق را نشان میدهد، اما برخی عیوب داخلی یا نقصهای جزئی که فقط در شرایط خاص ظاهر میشوند ممکن است شناسایی نشوند. برای عیبیابی کامل، گاهی به تجهیزات پیشرفتهتر یا تست جریان نیاز است.
