خلاصه
سیم پیچی الکتروموتور تک فاز به معنی قرار دادن دقیق سیمهای مسی یا آلومینیومی داخل شیارهای استاتور است. این فرایند باعث ایجاد میدان مغناطیسی میشود و انرژی الکتریکی را به مکانیکی تبدیل میکند. اگر به دنبال این هستید که موتور شما با بهترین کارایی و عمر بیشتر کار کند، باید به انتخاب نوع سیم، نحوه سیمپیچی، نحوه عایقبندی و کاربرد جدول سیم و دور توجه ویژه داشته باشید. رعایت قواعد صحیح و استفاده از ابزار مناسب هم از داغ شدن بیدلیل و بروز عیبهای رایج موتور جلوگیری میکند و هم بهرهوری را افزایش میدهد. در ادامه، با اصول کلی و جداول کاربردی این حوزه آشنا میشوید تا تعمیر یا بازسازی موتور را با اطمینان بیشتری انجام دهید.
سیمپیچی الکتروموتور تک فاز چیست و چرا اهمیت دارد؟
سیم پیچی الکتروموتور تک فاز یکی از اساسیترین مراحل در ساخت، تعمیر و بازسازی انواع الکتروموتورهای خانگی و صنعتی است. سیمپیچها قلب الکتروموتور محسوب میشوند؛ زیرا میدان مغناطیسی را پدید میآورند و در حقیقت وظیفه تبدیل برق به حرکت را برعهده دارند. نوع سیم (مس یا آلومینیوم)، قطر آن، تعداد دورها و شیوه سیمپیچی مستقیماً بر عملکرد، قدرت، طول عمر و حتی میزان مصرف برق موتور تاثیرگذار هستند. اگر سیمپیچی بهدرستی و طبق استاندارد انجام نشود، موتور داغ میکند، زود میسوزد و ممکن است آشکارا قدرت کافی را نداشته باشد.
به طور مثال، اگر قطر سیم بیش از حد کم باشد، جریان زیادی عبور میکند و سیم داغ خواهد شد. برعکس، اگر تعداد دورها کمتر از استاندارد باشد، ممکن است گشتاور کافی تولید نشود و موتور به خوبی راه نیفتد. در نتیجه، آگاهی از استانداردها و اصول سیمپیچی، کلید جلوگیری از عیوب و کاهش هزینههای تعمیرات است.
جدول سیم و دور در سیمپیچی الکتروموتور تک فاز چیست و چه کاربردی دارد؟
جدول سیم و دور، ابزاری بسیار مهم برای تکنسینها و تعمیرکاران است. این جدول اطلاعاتی مثل قطر یا نمره سیم، تعداد دورها برای هر کلاف و تعداد شیارهای استاتور را براساس نوع و توان موتور ارائه میدهد. معمولاً این جدول در دفترچه راهنمای موتور ثبت میشود یا با توجه به فرمولهای استاندارد و تجربه تعمیرکار تهیه میشود.
اهمیت این جدول در آن است که اگر مطابق آن عمل کنیم، موتور بعد از راهاندازی، عملکرد اولیه و مطمئنی خواهد داشت. جدول سیم و دور به انتخاب صحیح عایقبندی، بررسی تعداد شیارهای هر قطب، تقسیمبندی کلافها و حتی انتخاب ابزار لازم برای سیمپیچی کمک میکند. در حرفهایها، بدون رجوع به این جدول، هیچ سیمپیچی انجام نمیشود، چون هر اشتباهی ممکن است به سوختن سریع موتور یا کاهش راندمان آن منجر شود.
اطلاعات پایه در جدول سیم و دور
- توان موتور (بر حسب اسب بخار یا کیلووات)
- قطر (نمره) استاندارد سیم (مثلاً ۰.۸ یا ۱.۰ میلیمتر)
- تعداد دور هر کلاف (برای شروع و کارکرد عادی)
- شماره شیار استاتور و تعداد قطبهای موتور
- نوع اتصال سیمها و نحوه آرایش سرها
استفاده از جدول سیم و دور باعث میشود حتی اگر سیمپیچ قبلی سوخته یا آسیب دیده باشد، بتوانید سیمپیچ را به حالت اولیه کارخانه بازگردانید.
چگونه جدول سیم و دور را برای سیمپیچی الکتروموتور تک فاز بخوانیم و استفاده کنیم؟
برای استفاده از جدول سیم و دور، باید ابتدا نوع موتور و توان آن را بشناسید. به طور مثال، یک موتور ۱ اسب بخار با ۲۴ شیار استاتور و دو قطب اصلی و کمکی، نیاز به سیم مخصوص و تعداد دور مشخص دارد. کافی است به جدول مراجعه کنید، مشخصات موتور را پیدا کنید و موارد زیر را به دقت یادداشت کنید:
- قطر سیم اصلی و کمکی برای هر بخش (مثلاً سیم اصلی ۱.۰ و کمکی ۰.۸ میلیمتر)
- تعداد دور برای هر کلاف (برای مثال، ۲۰۰ دور برای کلاف اصلی و ۱۵۰ دور برای کمکی)
- روش قرارگیری کلافها داخل شیارها (تعداد کلاف و آرایش مرتب آنها)
در واقع این اطلاعات نقشه راه شما در اجرای صحیح سیمپیچی است. به کمک جدول، احتمال خطا در اندازه یا تعداد دور به حداقل میرسد و نتیجه کار حرفهایتر خواهد بود.
سوال: مراحل سیمپیچی الکتروموتور تک فاز طبق جدول سیم و دور چیست؟
فرایند سیمپیچی الکتروموتور تک فاز یک کار حساس و فنی محسوب میشود که باید با توجه به جدول سیم و دور و رعایت اصول ایمنی انجام شود. مراحل اصلی این کار عبارتاند از:
- باز کردن پوسته موتور: قطعات خارجی را باز کنید تا به استاتور و سیمپیچ آسیبدیده دسترسی داشته باشید.
- خارج کردن سیمپیچ قدیمی: سیمپیچ سوخته یا فرسوده را با دقت و با ابزار مناسب مانند کاتر، فازمتر و انبردست جدا کنید.
- پاکسازی و تمیزکردن استاتور: شیارهای استاتور را کاملاً از سیم و خاکروبه پاکسازی کنید تا هیچ جسمی باقی نماند.
- تهیه جدول سیم و دور: مشخصات موتور را با جدول مطابقت دهید و اطلاعات سیم و تعداد دورها را یادداشت کنید.
- عایقبندی اولیه شیارها: ورقه عایق یا کاغذ مخصوص را داخل شیارها قرار دهید تا سیمها در تماس مستقیم با فلز نباشند.
- پیچیدن کلافها براساس جدول: کلافها را مطابق تعداد دور معین و قطر استاندارد سیم آماده و در شیارها جاسازی کنید.
- عایقبندی سرکلافها: انتهای هر کلاف را با نخ عایق یا چسب برق جهت جلوگیری از جابجایی و اتصال کوتاه محافظت کنید.
- اتصال و لحیمکاری سرسیمها: اتصالات با دقت و به کمک لحیمکاری صحیح انجام میشود تا جریان به درستی منتقل شود.
- بستن مجدد پوسته موتور: تمام قطعات را سرجای خود قرار دهید.
- تست سلامت سیمپیچ: با کمک مولتیمتر یا دستگاه مخصوص، اتصال کوتاه و سلامت عایق را بررسی کنید.
در تمامی این مراحل، دقت و رعایت ایمنی (مانند خاموشی برق و استفاده از دستکش) بسیار مهم است. ابزارهایی مثل پیچگوشتی، کلافپیچ، قیچی سیم، چسب عایق و کولیس برای اندازهگیری قطر سیم ضروری هستند.
اگر قصد دارید به طور اصولی با این مراحل آشنا شوید، پیشنهاد میکنیم مطلب آموزش سیمپیچی موتور را نیز بررسی کنید تا نکات بیشتری یاد بگیرید.
سوال: چه نکاتی را هنگام انتخاب نوع سیم و عایق برای سیمپیچی باید رعایت کنیم؟
انتخاب نوع سیم و عایق نقش تعیینکنندهای در دوام و کارایی سیمپیچی دارند. چند نکته کلیدی را باید همیشه مدنظر قرار دهید:
- جنس سیم: معمولاً سیم مسی بهترین گزینه است زیرا مقاومت کم و انتقال جریان بالا دارد. سیم آلومینیومی ارزانتر است اما زودتر دچار استهلاک میشود.
- قطر سیم: هر چه توان موتور بالاتر باشد، باید از سیم ضخیمتری استفاده کنید. انتخاب قطر اشتباه موجب سوختن سریع سیمپیچ میشود.
- کیفیت عایق: عایقهای حرارتی مخصوص سیمپیچی موتور (کلاس A، B، F و H) برای دماهای مختلف استفاده میشوند. انتخاب صحیح باعث افزایش طول عمر موتور میشود.
- عایقبندی شیارها: حتماً قبل از قرار دادن سیم، شیارها را با کاغذ یا ورق عایق و مقاوم در برابر حرارت بپوشانید.
- استفاده از چسب مخصوص: برای جلوگیری از جابجایی یا سُر خوردن سیمها، میتوان از چسب عایق یا نخ نسوز بهره گرفت.
بسیاری از تعمیرکاران باتجربه روی این نکته تاکید دارند که خرید سیم و عایق درجه یک هرچند هزینه اولیه را کمی بالاتر میبرد، اما از استهلاک و خرابیهای بعدی جلوگیری میکند.
برندها و ابزارهای پرکاربرد برای سیمپیچی
- سیم مسی لاکی؛ برندهای معتبر داخلی و خارجی مانند Electra، Tonex، سام سیم و گلدسیم
- کاغذ و ورق عایق حرارتی با برندهای رایج ایرانی و خارجی
- چسب عایق و نخ نسوز مخصوص برقکاری
- عایقهای کلاس F و H برای موتورها با دمای کاری بالا
- ابزارهایی مثل کلافپیچ، کولیس دیجیتال و مولتیمتر برای سنجش دقیق
آیا میتوان بدون جدول سیم و دور، سیمپیچی انجام داد؟
در برخی شرایط میتوان براساس تجربه عملی یا مشاهده سیمپیچ قبلی، کار سیمپیچی را انجام داد؛ اما این کار همیشه با ریسک همراه است. تفاوت کوچک در تعداد دورها یا قطر سیم، حتی به اندازه یک میلیمتر یا چند دور، میتواند روی عملکرد موتور تاثیر منفی بگذارد. بنابراین توصیه میشود حتی تعمیرکارهای خبره نیز از جداول استاندارد و فرمولهای محاسباتی برای سیمپیچی استفاده کنند. این کار باعث میشود موتور پس از راهاندازی، گشتاور و سرعت استاندارد داشته باشد، کمتر داغ کند و عمر طولانیتری ارائه دهد.
در میان گزینهها، مطالعه جدول استاندارد سیم و تعداد دور موتور تک فاز برای هر مدل موتور بهترین راهنمای انتخاب است. اگر به دنبال این هستید که نتیجه پایدار و قابلاعتماد دریافت کنید، استفاده از جدول سیم و دور ضروری است.
مزایا و معایب سیمپیچی مجدد الکتروموتور تک فاز
مزایا
- افزایش عمر مفید موتور و جلوگیری از خرید موتور جدید
- صرفهجویی در هزینهها بهویژه برای موتورها با توان بالا یا مدلهای خاص
- امکان انتخاب سیم و عایق با کیفیت بالاتر نسبت به نمونه کارخانهای
- افزایش بهرهوری و کاهش مصرف برق با استفاده از سیم و آرایش استاندارد
- کاهش خرابیهای ناشی از سیمپیچی نامناسب اولیه
معایب
- نیازمند دقت و تخصص بالا؛ هر گونه خطا میتواند آسیب جدی به موتور بزند
- مصرف وقت نسبتاً زیاد مخصوصاً برای موتورها با تعداد شیار زیاد
- در صورت عدم رعایت جدول سیم و دور، احتمال ضعف عملکرد یا حتی خرابی کامل وجود دارد
- در موتورها با عیب مکانیکی یا قطعات داخلی فرسوده، سیمپیچی لوکس محسوب میشود و شاید به صرفه نباشد
تست و عیبیابی سیمپیچ موتور تک فاز پس از سیمپیچی
وقتی سیمپیچی به پایان رسید، باید از صحت کار مطمئن شوید. رایجترین روشها برای تست سیمپیچ عبارتاند از:
- بررسی مقاومت سیمها: با مولتیمتر، مقاومت هر بخش را اندازه بگیرید. اعداد بسیار زیاد یا صفر نشانه ایراد است.
- تست اتصال بدنه: نباید هیچ بخشی از سیمپیچ با بدنه موتور اتصال داشته باشد.
- تست اتصال کوتاه بین کلافها: اگر مقاوت بین دو کلاف، کمتر از حد معمول باشد، نشانه اتصال کوتاه است.
- روشن کردن موتور در مدار ایمن: موتور باید بدون صدای غیرعادی و داغی شدید کار کند.
- ارزیابی آمپراژ مصرفی: میزان جریان مصرفی باید با استانداردهای موتور مطابقت داشته باشد.
در صورت بروز هرگونه اشکال، مانند صدای زیاد، لرزش شدید یا بوی سوختگی، باید دوباره اتصالات و سیمپیچی را بررسی کنید. اگر موتور بهدرستی راهاندازی نشود، ممکن است یکی از سرکلافها قطع، یا کلافها اشتباه آرایش داده شده باشند.

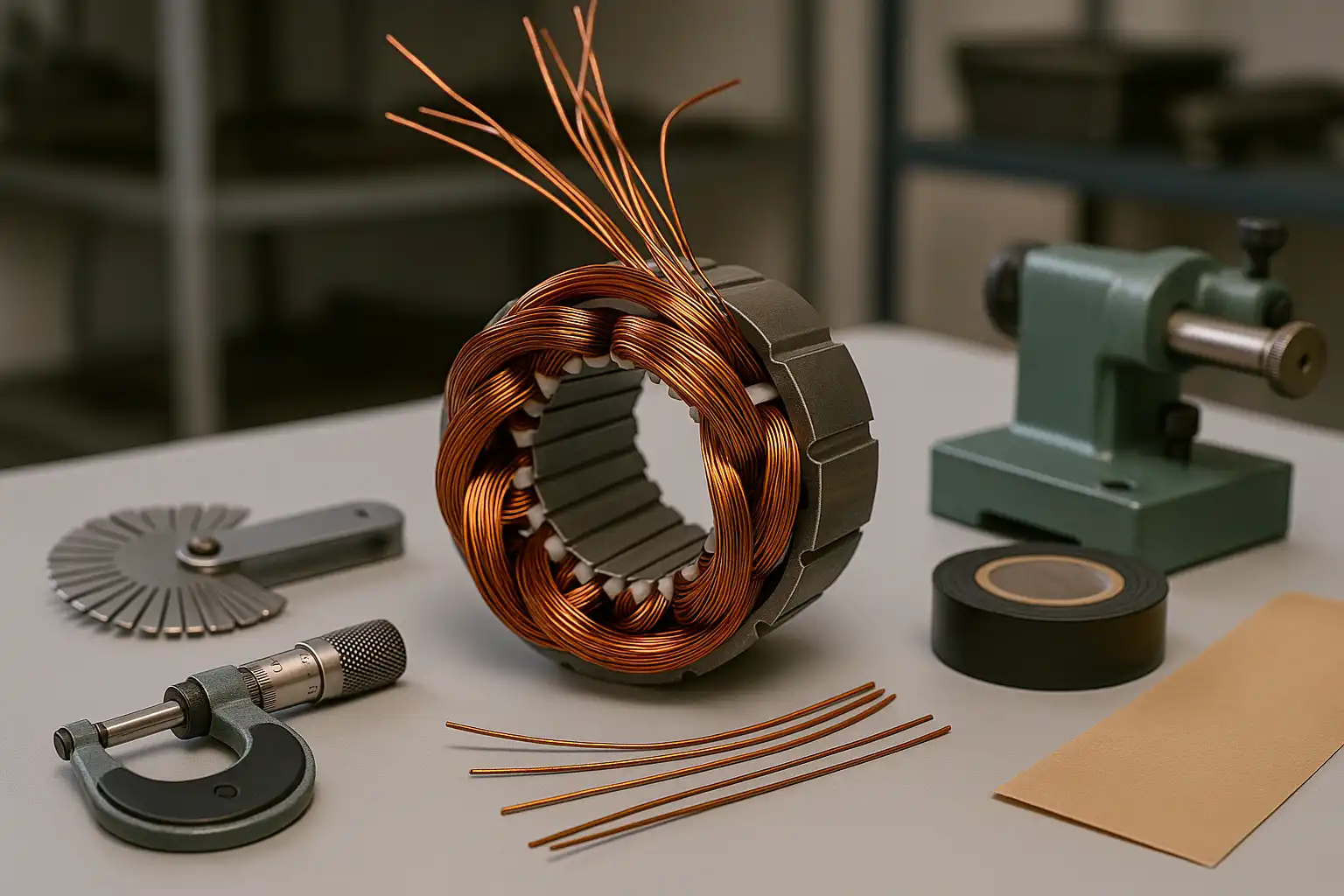

عایقبندی و ابزار تخصصی سیمپیچی موتور تک فاز
عایقبندی در سیمپیچی فقط به عایق ورقهای محدود نمیشود و باید برای هر بخش از سیمپیچ، روش مناسبی درنظر گرفت. عایقها در برابر گرما، رطوبت و فشار مقاوم هستند و انواع مختلفی دارند. «کلاسهای حرارتی» عایقها معمولاً بیانگر دمای مجاز کار سیمپیچ هستند. مثلاً:
- کلاس A: مناسب دمای تا ۱۰۵ درجه سانتیگراد
- کلاس B: تا ۱۳۰ درجه سانتیگراد
- کلاس F: مناسب دمای تا ۱۵۵ درجه سانتیگراد
- کلاس H: تا ۱۸۰ درجه سانتیگراد برای شرایط کاری سخت
برای اعمال عایق شیار، میتوان از کاغذ کرپ، ورق میکای فنری یا عایقهای نسوز صنعتی استفاده کرد. نخ نسوز یا چسب برق برای بستن سرکلافها نیز الزامی است. ابزارهای تخصصی و پرکاربرد در سیمپیچی عبارتاند از:
- کلافپیچ دستی یا برقی برای پیچیدن یکنواخت سیم
- کولیس و میکرومتر جهت سنجش قطر سیم
- چاقوی سیملختکن و انبردست
- مولتیمتر و تستر عایق برای تست نهایی
- سشوار صنعتی برای شکلدهی سیمپیچ و عایق
در شرایط بودجه محدود، استفاده از عایقهای داخلی ایرانی با کلاس حرارتی بالا ضدآب، میتواند مقرون بهصرفه باشد و تا مدتها کیفیت سیمپیچی را تضمین کند.
نکات حرفهای برای افزایش طول عمر سیمپیچی الکتروموتور تک فاز
- همیشه هنگام باز کردن موتور، از نقشه و جدول سیم و دور قبلی عکس یا یادداشت تهیه کنید.
- از سیم با کیفیت و برند معتبر استفاده کنید تا مقاومت به حرارت و جریان بالا داشته باشد.
- پس از سیمپیچی، تست عایق و مقاومت را جدی بگیرید تا از سوختن زودهنگام پیشگیری شود.
- در صورت امکان، عایق شیارها را دو لایه انتخاب کنید تا امنیت بیشتری داشته باشید.
- دقت کنید اتصال کلافها به سرهای خروجی محکم و بدون زنگزدگی یا شل بودن باشد.
- در صورت مشاهده هرگونه جرقه، داغی یا صدای غیرعادی پس از راهاندازی، موتور را خاموش و بازبینی کنید.
- زمانی که شبکه برق محل نوسان زیادی دارد، برای محافظت از سیمپیچی از واریستور یا استابلایزر استفاده کنید.
در صورتی که تجربه کافی ندارید و یا موتور با توان بالا یا کاربرد صنعتی است، توصیه میشود به متخصصان مراجعه کنید و از سیم پیچی الکتروموتور حرفهای بهره بگیرید.
جدول نمونه سیم و دور برای الکتروموتور تک فاز
| توان موتور | قطر سیم کلاف اصلی (میلیمتر) | تعداد دور کلاف اصلی | قطر سیم کلاف کمکی (میلیمتر) | تعداد دور کلاف کمکی | تعداد قطب | تعداد شیار |
|---|---|---|---|---|---|---|
| ۰.۵ اسب بخار (۴۰۰ وات) | ۰.۷۵ | ۲۲۰ | ۰.۶۳ | ۱۸۰ | ۲ | ۲۴ |
| ۱ اسب بخار (۷۵۰ وات) | ۱.۰ | ۱۸۰ | ۰.۸ | ۱۵۰ | ۲ | ۲۴ |
| ۲ اسب بخار (۱۵۰۰ وات) | ۱.۲۵ | ۱۵۰ | ۱.۰ | ۱۲۵ | ۲ | ۳۶ |
| ۳ اسب بخار (۲۲۰۰ وات) | ۱.۵۶ | ۱۳۰ | ۱.۲۵ | ۱۰۰ | ۲ | ۳۶ |
این جدول به صورت نمونه است؛ برای هر موتور با مدل و توان متفاوت، باید به جدول مخصوص همان موتور یا اطلاعات درجشده روی پلاک موتور مراجعه شود. برخی تولیدکنندگان کد شناسایی مخصوصی برای موتور تعریف میکنند که با آن میتوان به راحتی جدول مربوطه را پیدا کرد.
استانداردهای جهانی و ملی سیمپیچی موتور تک فاز
استانداردهای بینالمللی و ایرانی برای سیمپیچی موتور وجود دارد. استاندارد IEC 60034 و ISIRI 1562 جزو مراجع فنی و معتبر در این زمینه هستند که نحوه سیمپیچی، تست و اندازهگیری، کلاسهای عایق و مشخصات فنی سیم را تعیین میکنند. در این استانداردها، پارامترهایی مانند مقاومت سیمپیچ، ولتاژ مجاز، حداکثر دمای کاری و شیوه تست سیمپیچ دقیقاً مشخص شدهاند. رعایت این مقررات موجب ایمنی بیشتر، دوام بالاتر، و کاهش خطر آتشسوزی یا سوختن موتور میشود.
سازمانهایی که به امنیت و اطمینان بالا نیاز دارند، معمولاً از خدمات سیمپیچی الکتروموتور با گارانتی بهره میبرند تا در صورت بروز مشکل، فرایند گارانتی و رفع ایراد به راحتی انجام شود.
چگونه با سیمپیچی اصولی، مصرف برق و هزینهها را کاهش دهیم؟
یکی از دغدغههای اصلی صاحبان موتورهای تک فاز، بهینهسازی مصرف برق است. سیمپیچی دقیق و مطابق جدول استاندارد، باعث کاهش اتلاف انرژی میشود. اگر سیم انتخابی قطر مناسبی داشته باشد و تعداد دورها طبق جدول باشد، موتور در جریان مجاز خود کار میکند و نه داغ میشود و نه مصرف برق اضافه خواهد داشت. همچنین، استفاده از عایقهای مرغوب مانع نشتی جریان و بروز اتصال کوتاه میشود.
برای ارتقای عملکرد و کاهش هزینهها، استفاده از سیمپیچی موتور باکیفیت پیشنهاد میشود تا نهایت راندمان را تجربه کنید.
پرسشهای متداول درباره سیمپیچی الکتروموتور تک فاز و جدول سیم و دور
۱. اگر جدول سیم و دور موتور من پیدا نشود، چه کار کنم؟
اگر جدول دقیق موتور شما در دسترس نبود، میتوانید از سیمپیچ قبلی نمونهبرداری کنید (قطر و تعداد دور را اندازهگیری کنید) یا به جدول موتور با توان و تعداد شیار مشابه مراجعه کنید. همچنین میتوانید از تعمیرکاران با تجربه یا منابع آنلاین کمک بگیرید.
۲. عیبیابی سیمپیچ پس از راهاندازی چگونه انجام میشود؟
اول از همه با مولتیمتر مقاومت سیمها و اتصال بدنه را بسنجید. اگر مشکلاتی مثل داغ شدن، صدای غیرعادی یا عدم راهاندازی مشاهده شد، احتمال دارد سرکلافها اشتباه یا کوتاه باشند یا اتصال کوتاه بین کلافها وجود داشته باشد. بهتر است تست عملکرد را در مدار ایمن و کنترلشده انجام دهید.
۳. چه زمانی سیمپیچی به صرفهتر از خرید موتور جدید است؟
وقتی خرابی فقط مربوط به سوختن سیمپیچ است و اجزای مکانیکی مثل شفت، بلبرینگ یا پوسته سالم است، سیمپیچی مجدد اقتصادیتر خواهد بود. اما اگر خرابی جدی مکانیکی یا فرسودگی شدید وجود دارد، خرید موتور جدید توصیه میشود.
۴. تفاوت سیمپیچی موتور تک فاز و سه فاز چیست؟
سیمپیچی موتور تک فاز معمولاً دو بخش اصلی (کلاف اصلی و کمکی) دارد و جدول سیم و دور متفاوتی نسبت به موتورهای سه فاز دارد. در موتورهای سه فاز، سیمپیچی پیچیدهتر بوده و تقسیمبندی کلافها و نحوه آرایش سرها متفاوت است.
در مجموع، سیم پیچی الکتروموتور تک فاز نیازمند دقت، آگاهی از استانداردها و استفاده از ابزار مناسب است. رعایت این نکات باعث افزایش عمر موتور و جلوگیری از خرابیهای متداول خواهد شد.
