سیم پیچی الکتروموتور سه فاز یکی از حساسترین و تخصصیترین مراحل تعمیر و نگهداری موتورهای الکتریکی صنعتی است. هدف اصلی این مقاله، پاسخ به این سؤال است که چگونه میتوانیم با انجام محاسبات دقیق و رعایت اصول علمی، سیم پیچی موتورها را به بهترین شکل انجام دهیم تا موتور توان، طول عمر و کارایی مطلوب خود را حفظ کند. اگر میخواهید بدانید مراحل سیم پیچی، انتخاب سیم مناسب، نحوه تعیین تعداد دور سیم و قطر آن یا حتی ابزار مورد نیاز چیست، تا پایان با ما همراه باشید. خیلی زود یاد میگیرید چطور محاسبات مربوط به سیم پیچی الکتروموتور سه فاز را انجام دهید و با اصول انتخاب مواد و ابزار آن آشنا شوید.
در ابتدای کار، باید بدانیم که سیم پیچی در الکتروموتور سه فاز نقش قلب را ایفا میکند. این بخش، انتقال انرژی الکتریکی به انرژی مکانیکی را ممکن میسازد. کوچکترین اشتباه در سیم پیچی میتواند به کاهش راندمان، افزایش مصرف انرژی یا حتی سوختن موتور منجر شود. پس دانستن اصول فنی و علمی، به همراه بهکار بردن تجربه عملی، الزامی است. اکنون با جزئیات بیشتری به بررسی موضوع میپردازیم.
خلاصهای از اصول سیمپیچی الکتروموتور سه فاز
سیم پیچی در الکتروموتور سه فاز معمولاً با بازبینی سیمهای قدیمی و سپس جایگزینی کامل یا جزئی آنها آغاز میشود. انتخاب نوع سیم، تعداد دور، قطر و نحوه آرایش کلافها بر اساس توان و نیاز موتور انجام میگیرد. در شرایطی که تعمیر یا تعویض سیم پیچی لازم باشد، مطابق با نقشه اصلی موتور و محاسبات استاندارد باید عمل شود.
در این مسیر، نقش کیفیت مواد و ابزار به اندازه دقت فرمولها مهم است. برای مثال، استفاده از سیم مسی با پوشش لاکی مناسب، هم رسانایی و هم مقاومت حرارتی مطلوب را تأمین میکند. انتخاب صحیح ابزار اندازهگیری و عایقبندی، علاوه بر تضمین سلامت سیم پیچی، از خطرات احتمالی جلوگیری میکند.
در نهایت، اگر تمایل دارید به صورت گامبهگام با مراحل عملی سیم پیچی یا استاندارد محاسبات آن آشنا شوید، پیشنهاد میشود نگاهی به منابع تخصصی مانند آموزش سیمپیچی موتور نیز داشته باشید تا دید جامعتری نسبت به روند کار پیدا کنید.
سیم پیچی الکتروموتور سه فاز شامل چه مراحلی است؟
در نخستین گام، شناسایی و جداسازی سیم پیچیهای قدیمی و تهیه نقشه سیم پیچ موتور ضروری است. این نقشه باید مشخص کند که هر فاز چه تعداد دور و چه قطری دارد و ترتیب قرارگیری کلافها به چه صورت است. سپس با استفاده از ابزار لازم، سیمهای سوخته و فرسوده را به دقت از شیارها جدا میکنند.

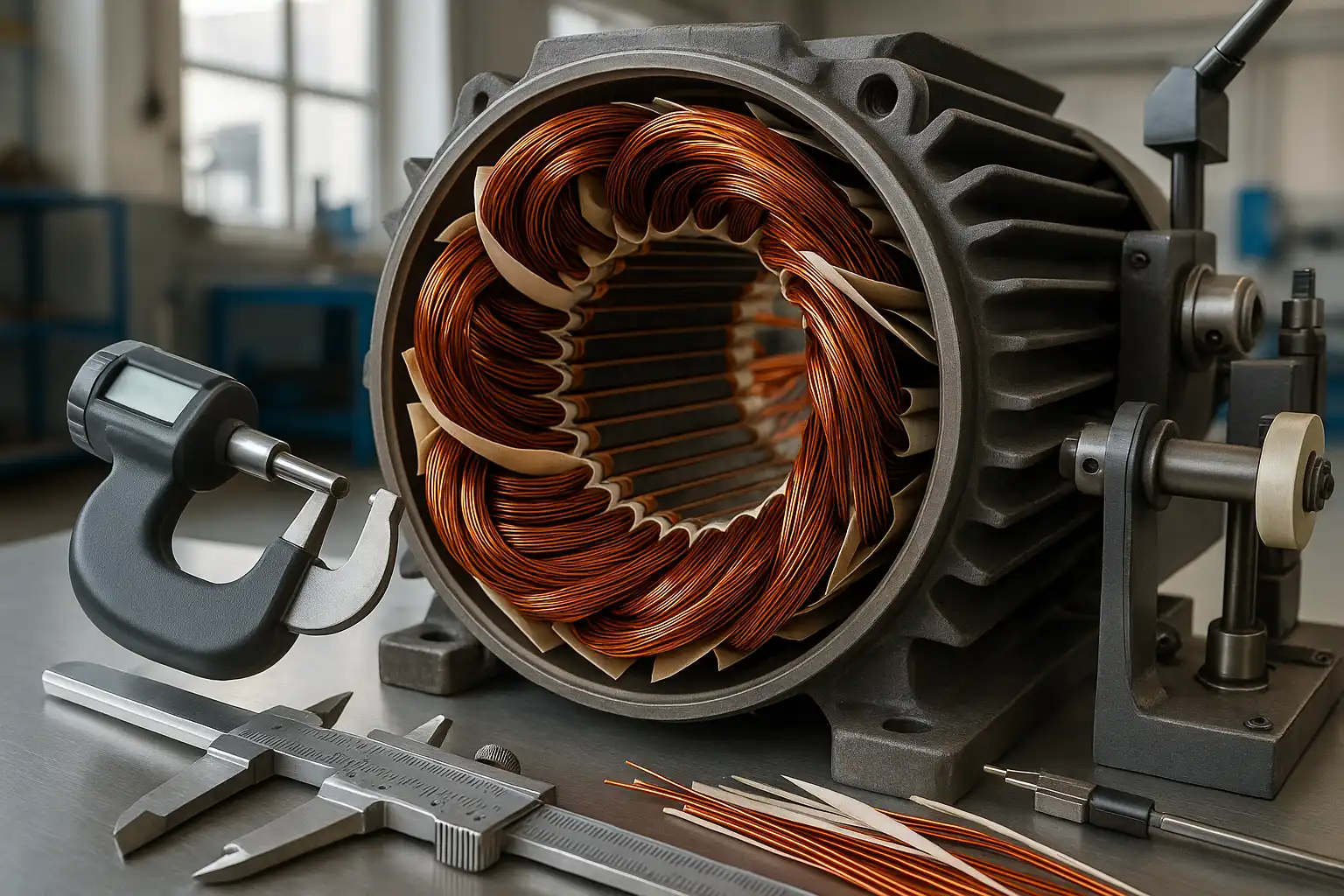

سیم پیچی جدید روی استاتور اجرا میشود. استاتور بخش ثابت موتور است که سیمها در شیارهای آن قرار میگیرند. سیم پیچی با سیم مسی یا آلومینیومی انجام میشود، اما سیم مسی بهسبب کیفیت و تحمل حرارتی بالاتر بیشتر توصیه میشود. توجه به نحوه چیدمان کلافها، رعایت گام مناسب قطبی و تناسب تعداد شیارهای هر فاز و هر قطب، اهمیت زیادی دارد.
انواع روشهای سیم پیچی سه فاز
- سیم پیچی یک طبقه و دو طبقه: در روش یک طبقه، هر شیار فقط یک کلاف دارد؛ در دوطبقه، دو کلاف در هر شیار قرار میگیرند. نوع دوطبقه برای کاهش مقاومت و حذف هارمونیکها رایجتر است.
- گام کامل یا کسری: انتخاب گام کامل یا کسری برای کنترل شار و کاهش نویز انجام میشود.
- الگوهای زنجیری یا متحدالمرکز: بسته به کاربرد موتور، از آرایشهای مختلف میتوان استفاده کرد.
توجه به نقشه سیم پیچی و سربندی
در پایان سیم پیچی، باید اتصالات کلافها به هم دقیقاً مطابق نقشه و بر اساس نوع اتصال (ستاره یا مثلث) انجام شود. رعایت ترتیب و نحوه سربندی، کارکرد درست و جلوگیری از اتصال کوتاه را تضمین میکند.
چه محاسباتی برای تعیین تعداد دور و قطر سیم لازم است؟
اساس سیم پیچی الکتروموتور سه فاز بر محاسبات دقیق استوار است. جهت تعیین تعداد دورها و قطر سیم، ابتدا باید دادههایی مانند ولتاژ نامی، جریان، توان و تعداد قطب موتور در اختیار باشد. فرمولها و جداول استاندارد، به سیم پیچ کار کمک میکنند تا قطر مناسب و تعداد دور را بر اساس شرایط انتخاب کند.
- محاسبه تعداد شیارها و تقسیم آنها بر فاز و قطب؛ مثلاً اگر موتور ۳۶ شیار و ۴ قطب دارد، تعداد شیار هر فاز و هر قطب را بهراحتی میتوان محاسبه کرد.
- گام قطبی (Pole Pitch): به معنای تعداد شیارهای تحت پوشش هر قطب است و معمولاً با تقسیم تعداد کل شیارها بر تعداد قطبها بهدست میآید.
- زاویه الکتریکی شیارها: برای چیدمان صحیح کلافها، محاسبه زاویه الکتریکی لازم است. زاویه هر شیار برابر با ۱۸۰ درجه تقسیم بر تعداد شیارها در هر قطب است.
- تعداد دور سیم پیچی: محاسبه تعداد دور از رابطه زیر استفاده میکند:
N = (60 × A × V) / (4 × f × B × π × D)
که N تعداد دور، A جریان، V ولتاژ، f فرکانس، B شار مغناطیسی و D قطر قطب است. - قطر سیم: قطر سیم باید بتواند جریان عبوری را تحمل کند و از نظر حرارتی آسیب نبیند. استفاده از جداول استاندارد سیم لاکی، بهخصوص برای موتورهای با توان مختلف، راهنمای خوبی است. هرچه جریان موتور بیشتر باشد، باید از سیم ضخیمتری استفاده شود.
برای مثال، موتوری با توان ۵ کیلووات و ولتاژ ۴۰۰ ولت، با فرض راندمان معمول، به سیم لاکی با قطر ۱.۲ میلیمتر نیاز دارد و تعداد دورها با توجه به مقطع هسته، فرکانس شبکه (۵۰ هرتز در ایران) و سایر اطلاعات فنی تعیین میشود.
تأثیر نوع اتصال (ستاره یا مثلث) بر محاسبات
در موتورهای سه فاز، سیم پیچی را میتوان به صورت ستاره یا مثلث متصل کرد. اتصال ستاره برای ولتاژهای بالاتر و جریان کمتر و اتصال مثلث برای جریان بیشتر و ولتاژ کمتر استفاده میشود. نوع اتصال بر محاسبه تعداد دور و قطر سیم تأثیر میگذارد: در اتصال ستاره، تعداد دور سیم بیشتر و قطر آن کمتر خواهد بود؛ در اتصال مثلث برعکس است.
اهمیت دقت در محاسبات
کوچکترین خطا در محاسبه تعداد دور و قطر سیم میتواند به گرم شدن بیش از حد، افت توان، کاهش راندمان یا حتی سوختن موتور بینجامد. از این رو، بسیاری از سیم پیچ کاران حرفهای برای افزایش دقت، همواره از جداول راهنما و ابزارهای اندازهگیری دقیق مانند کولیس، میکرومتر و مولتیمتر استفاده میکنند.
چه ابزار و مواد اولیهای برای سیم پیچی سه فاز نیاز است؟
انتخاب مواد و ابزار با کیفیت، گام مهمی در افزایش عمر و کارایی موتور است. از مواد مصرفی اصلی میتوان به سیم لاکی مسی یا آلومینیومی اشاره کرد. سیم لاکی مسی به علت رسانایی بالاتر و مقاومت حرارتی بیشتر، گزینه ترجیحی محسوب میشود. قطر و پوشش لاکی سیم باید بر اساس استانداردهای بینالمللی انتخاب شود.
- عایقها: استفاده از کاغذ عایق، پلیاستر، شیلد و عایقهای مخصوص داخل شیارها، مانع اتصال کوتاه و افزایش دوام سیم پیچی میشود.
- ابزارآلات باز و بسته کردن استاتور و روتور: کلیدها، دستگاههای مخصوص و انواع پیچگوشتی مورد نیاز هستند.
- ابزار فرمدهی به سیم: قالبهای فرمدهی، اره سیم، شابلون و چکشهای مخصوص برای نظمدهی کلافها به کار میروند.
- دستگاه اندازهگیری قطر و طول سیم: برای دقت بیشتر در سیم پیچی، استفاده از میکرومتر، کولیس و متر ضروری است.
- ابزار لحیمکاری و قرقره سیم: برای اتصال صحیح و محکم سرها و انتهای سیمها استفاده میشود.
همچنین برای عایقبندی صحیح شیارها و کلافها، انتخاب جنس مناسب و نصب دقیق آن اهمیت بالایی دارد. عایقبندی یکی از عوامل اصلی جلوگیری از اتصال الکتریکی ناخواسته است و کیفیت آن اثر مستقیمی بر طول عمر و ایمنی موتور دارد.
سؤال متداول: سیم پیچی الکتروموتور سه فاز چه تفاوتی با تکفاز دارد؟
تفاوت اصلی سیم پیچی الکتروموتور سه فاز و تکفاز در تعداد فازها، تعداد کلافها، نحوه سربندی و نوع اتصال است. موتورهای سه فاز معمولاً راندمان بالاتر، گشتاور راهاندازی بیشتر و پایداری عملکردی بیشتری نسبت به نوع تکفاز دارند. در سیم پیچی سه فاز، سه دسته سیمپیچ به صورت زاویه دار (۱۲۰ درجه الکتریکی) نسبت به هم آرایش پیدا میکنند. لذا طراحی و محاسبات نیز پیچیدهتر است و به دقت بیشتری نیاز دارد.
مزایای سیم پیچی سه فاز نسبت به تکفاز
- افزایش راندمان موتور
- کاهش تلفات انرژی
- شروع به کار نرمتر و گشتاور راهاندازی بیشتر
- کاهش لرزش و ارتعاشات
- امکان انتقال توان بالاتر با سیمهای هم اندازه
چگونه یک سیم پیچی باکیفیت و بادوام داشته باشیم؟
برای داشتن یک سیم پیچی بادوام، رعایت چند اصل کلیدی ضروری است. نخست، استفاده از مواد اولیه استاندارد و مرغوب مانند سیم لاکی مسی با پوشش مقاوم توصیه میشود. دوم، رعایت دقیق نقشه و قطعه فنی موتور باعث میشود کلافها بهدرستی آرایش یابند و هیچ نقطهای دچار ضعف یا اتصال کوتاه نشود. سوم، استفاده از ابزارهای دقیق برای اندازهگیری و نصب، ضمن افزایش سرعت کار، خطاها را به حداقل میرساند.
همچنین نظافت دقیق استاتور قبل از سیم پیچی و عایقبندی با دقت، از بروز مشکلات آتی جلوگیری میکند. استفاده از دستگاه خشککن جهت حذف رطوبت و تست سیم پیچی با ولتاژ بالا (Hipot Test) پیش از نصب نهایی نیز اهمیت دارد.
نقش تجربه و مهارت سیم پیچ کار
تجربه در سیم پیچی بسیار کلیدی است. افراد حرفهای با توجه به صداها، دمای موتور، نوع آسیب سیم پیچی قبلی یا حتی فرسودگی عایقها میتوانند بهترین تصمیم را برای انتخاب نوع سیم و روش پیچی بگیرند. در مواردی که تجربه کافی ندارید، بهتر است با یک متخصص مشورت کنید یا کار را به افراد ماهر بسپارید.
چه نکاتی هنگام سیم پیچی باید رعایت شوند؟
در فرآیند سیم پیچی، دقت در رعایت استانداردهای ایمنی و اصول فنی بسیار مهم است. برخی نکات اساسی عبارتاند از:
- قبل از شروع کار، کد شناسایی موتور، توان، تعداد قطب و سرعت نامی را یادداشت کنید.
- نقشه سیم پیچی را تهیه و به دقت مطالعه کنید.
- تمام مراحل را با ابزار عایقبندی و اندازهگیری بررسی نمایید.
- بعد از سیم پیچی، مقاومت هر فاز و عایق الکتریکی بین آنها را با اهممتر بسنجید.
- از محکم بودن اتصال سیمها و نبود اتصال کوتاه یا باز اطمینان حاصل کنید.
- به تناسب وزن و ضخامت سیم با توجه به جریان نامی موتور کاملاً پایبند باشید.
پیشنهاد میشود در مواردی که موتور اهمیت بالایی در روند تولید یا فرآیند صنعتی دارد، گزینههایی مانند سیمپیچی الکتروموتور با گارانتی را بررسی کنید تا از خدمات پس از سیم پیچی مطمئنتر بهره ببرید.
چرا استفاده از نقشه و فرمولهای استاندارد مهم است؟
نقشه سیم پیچی استاتور راهنمای هدایت کردن سیمها در شیارهاست و هرگز نباید بدون آن اقدام به سیم پیچی کرد. استفاده از فرمولهای استاندارد باعث میشود احتمال خطا کم شود و موتور پس از سیم پیچی به شکل صحیح کار کند. این نقشهها معمولاً توسط سازنده یا متخصصان با تجربه تهیه میشوند.
موتورهایی که مطابق نقشه سیم پیچی و استاندارد جهانی پیچیده میشوند، عملکرد طولانیتر، دمای کاری پایینتر و راندمان بیشتری دارند. نقشه شامل: تعداد دور سیم هر کلاف، قطر سیم، ترتیب سیم پیچی، محل سربندی و نوع اتصال است.
نمونهای از تقسیمبندی کلافها و شیارها
فرض کنید موتور ۴۲ شیار و ۶ قطب دارد. تعداد شیار هر قطب برابر است با: ۴۲÷۶=۷. اگر موتور سه فاز باشد، هر فاز دو قطب دارد؛ بنابراین هر فاز ۱۴ شیار را دربرمیگیرد. تقسیم شیارها به کلافهای مساوی و رعایت گام مناسب باعث میشود توزیع میدان مغناطیسی یکنواخت شود و موتور در حین کار دچار لرزش نشود.
چه مشکلاتی در سیم پیچی الکتروموتور سه فاز رخ میدهد و راه حل چیست؟
- سوختگی سیم: استفاده از سیم با قطر نامناسب یا عایقبندی ضعیف علت اصلی سوختگی است. راه حل، استفاده از سیم استاندارد و کنترل دماست.
- اتصال کوتاه بین شیارها: بدلیل عایق کم کیفیت یا نصب نادرست عایقها شکل میگیرد. راهکار، افزایش ضخامت عایق و چیدمان اصولی کلافهاست.
- نامیزانی ولتاژ: در صورت اشتباه در سربندی یا تعداد دور سیمها ممکن است گشتاور یا راندمان کاهش یابد. بازبینی نقشه و تست با ولتاژ شبکه توصیه میشود.
- کاهش عمر موتور: نتیجه افزایش دما، لرزش و نصب غیرحرفهای سیم پیچی است. توجه به محاسبات و رعایت نکات نصب عمر موتور را بالا میبرد.
برای کسانی که به دنبال ارتقا کیفیت سیم پیچی هستند، پیشنهاد میکنیم مقاله سیمپیچی موتور باکیفیت را نیز مطالعه نمایید تا با راهکارهای کاربردی بیشتر آشنا شوید.
برای سیم پیچی سه فاز، استفاده از چه ابزار دقیقی پیشنهاد میشود؟
ابزار دقیق نهتنها باعث افزایش سرعت، بلکه دقت کار را نیز بیشتر میکند. از ابزارهای پرکاربرد میتوان به کولیس و میکرومتر برای اندازهگیری قطر سیم، انواع مولتیمتر برای سنجش مقاومت و عایق، دستگاه سیمپیچ مخصوص برای فرمدهی کلافها و هیپوت تستر جهت بررسی سلامت عایق اشاره کرد.
در کارگاههای حرفهای، دستگاه سیمکش اتوماتیک، میز سیم پیچی با شابلون، دستگاه تست هیت و استاتورشو نیز استفاده میشود. تمامی این ابزارها برای کاهش خطا، افزایش ایمنی و تسهیل مراحل سیم پیچی به کار میروند.
برندها و استانداردهای معتبر سیم و عایق
در بازار ایران، برندهایی مانند البرز، شاهین، سوپرنا و سیمکو در زمینه سیم لاکی مسی فعالیت دارند. این برندها از استانداردهای ملی و جهانی پیروی میکنند و توجه به کیفیت سیم مصرفی بسیار مهم است. همچنین، عایقهایی که طبق استاندارد VDE یا IEC تولید شدهاند، انتخاب مناسبی برای سیم پیچی سه فاز محسوب میشوند.
پرسشهای متداول درباره سیم پیچی الکتروموتور سه فاز
- آیا سیم پیچی الکتروموتور سه فاز را خودمان انجام دهیم یا باید به متخصص بسپاریم؟
سیم پیچی سه فاز بهدلیل حساسیت و پیچیدگی بالا، بهتر است توسط فرد با تجربه یا متخصص سیم پیچی انجام شود. کوچکترین بیدقتی ممکن است منجر به آسیب جدی به موتور و حتی آتشسوزی شود. - بهترین سیم برای سیم پیچی سه فاز چیست؟
سیم لاکی مسی انتخاب اول متخصصان است؛ چراکه رسانایی بالا و تحمل حرارتی خوبی دارد. در برخی شرایط خاص، سیم آلومینیومی نیز استفاده میشود اما کیفیت و دوام آن کمتر است. - چگونه بفهمیم سیم پیچی درست انجام شده است؟
بعد از سیم پیچی، تست مقاومت سیمها، تست عایق الکتریکی و آزمایش با ولتاژ بالا (هیپوت تست) انجام میشود. همچنین سیم پیچی باید بدون لرزش و دمای غیرعادی کار کند. - بهترین راه یادگیری سیم پیچی سه فاز چیست؟
برای شروع، مطالعه منابع آموزشی، مشاهده فیلمهای آموزشی و کار عملی زیر نظر استاد توصیه میشود. علاوه بر این، مطالعه راهنماهای آنلاین مانند سیم پیچی الکتروموتور میتواند مفید باشد و دید مناسبی از مراحل و محاسبات فرایند به شما بدهد.
در پایان، لازم به تأکید است که سیم پیچی الکتروموتور سه فاز اگرچه علمی و دارای فرمولهای مشخص است اما مهارت فردی، دقت و استفاده از ابزار و مواد مرغوب، نقشی اساسی در کیفیت و دوام سیم پیچی دارد. هرگز بدون نقشه و محاسبه دقیق اقدام نکنید و همواره از مشاوره کارشناسان بهره بگیرید تا موتور شما بهترین عملکرد را ارائه دهد.
